Делаем проходной выключатель своими руками

Стандартный выключатель расположен стационарно и включает/отключает свет с выключатель одной точки. Это не всегда удобно, особенно если площадь помещения велика, поэтому на помощь приходят проходные переключатели. Они помогают регулировать включение и выключение света независимо из разных мест, а сделать такие устройства можно своими руками.

Содержание

Делаем проходной выключатель самостоятельно

Не все знают, что можно управлять источниками света из разных точек. Это актуально для продолжительных коридоров, переходов или внутренних лестниц, гостиных и спален большой площади. Согласитесь, удобно, когда можно не возвращаться к выключателю, чтобы погасить свет. Стандартный немодифицированный выключатель подобной функции не имеет. Проходной выключатель ещё называется переключателем, а также дублирующим выключателем. Секрет в том, что это устройство можно не покупать, а сделать самостоятельно.

Схема расположения выключателей в комнате

Отличие простого переключателя от проходного

Простой выключатель отличается от проходного тем, что у последнего имеется три электроконтакта с расположенным между ними переключающим механизмом. Кроме основного удобства — возможности гасить свет с разноудаленных точек, использование такого переключателя позволяет значительно экономить электроэнергию, и это несомненный плюс. В штробу или снаружи между переключателями прокладывается трехжильный провод. При подсоединении двухклавишных проходных переключателей таких проводов должно быть два. Мало в какой квартире такая проводка, поэтому для оборудования дома таким переключателем нужно прокладывать провод еще на этапе ремонтных работ, или штробить стену заново под трехжильные кабеля. В качестве источников света могут использоваться все виды ламп — от светодиодных до ламп накаливания. Кроме ламп, по этой схеме возможно подключать и остальные электроприборы, управлять которыми нужно из разных мест, например, бойлер.

Разновидности проходных выключателей

  • Одноклавишный (с подсветкой или без)
  • Двухклавишный (с подсветкой или без)
  • Трехклавишный
  • Промежуточный
  • Накладной
  • Встроенный

У этих механизмов два недостатка:

  1. По кнопкам невозможно определить, в каком положении устройство.
  2. Одновременно в нескольких точках свет не включается.

Схема подключения для управления с двух точек

В схеме нет ничего сложного, подсоединить провода сможет любой человек, умеющий держать отвертку. Отличие лишь в количестве соединительных клемм и проводимых проводов. Сам выключатель подсоединяется так, чтобы фаза шла на него, а не на источник света, на который подается ноль. Нужны два проходных выключателя одного размера и распаечная коробка. В распаечную коробку ведется трехжильный кабель выключателя и электропровод лампы. Одновременно в двух точках свет не включается.

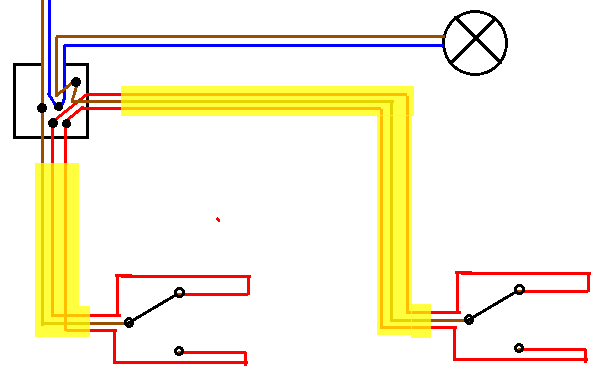

Подключение проходных выключателей для одной точки освещения

Пошаговое руководство

Шаг 1. Присоединение фазы. От соединительной коробки фаза ведется к входному электроконтакту первого переключателя.

Шаг 2. Оба выходных электроконтакта состыковываются с аналогичными электроконтактами другого механизма.

Шаг 3. Входной электроконтакт второго переключателя соединяются с соединяющим проводом лампы.

Шаг 4. Второй проводок от лампы штукуется с нулем соединительной коробки.

Важно! Кабель для коммутации приобретается с учетом мощности приборов освещения.

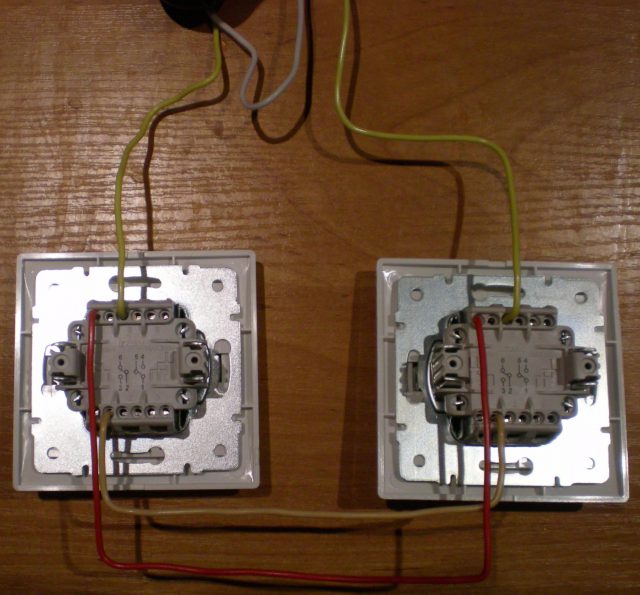

Так выглядит коммутация приборов

Схема подключения для управления с трех точек

Иногда необходимо обеспечить три пункта управления для источников света. К примеру, на лестницах, в просторных комнатах или коридорах. Данную схему тоже можно внедрить, если кроме проходных переключателей пустить в дело еще и перекрестные. В них имеется четыре контакта — по два входных и выходных, составляющих две пары одномоментно переключающихся электроконтактов. Для подобной разводки понадобится четырехжильный электропровод.

Используются не только проходные, но и перекрестные переключатели

Монтаж данной схемы проходит в такой последовательности:
Шаг 1. Монтируются проходные выключатели, и из них выводятся трехжильные провода.
Шаг 2. Крепятся на места светильники, которые будут использоваться в параллели, а их провода подводятся к коробке.
Шаг 3. В удобном месте устанавливается коробка, в которую и приводятся все коммуникации. Из-за немалой численности электропроводов коммутация достаточно сложная, поэтому важно сразу разобраться в их маркировке.
Подключение выглядит так:
Входная пара электроконтактов первого по счету включателя присоединяется к электропроводам, идущим ко второй паре параллельного перекрестного переключателя, и так последовательно до светильника. Фазу подводят к входному электроконтакту первого включателя, а второй проводок осветительного прибора — к нулю монтажной коробки. К уже прикрученным проходным выключателям проводятся трехжильные кабеля, к перекрестным — четырехжильные.

Подключение без использования монтажной коробки

Можно подключить переключатели и без использования соединительной коробки.

Существует два варианта:

  1. Использование импульсных реле. В случаях, если электрощит расположен в пределах квартиры, и в нем найдется место для модуля, на DIN-рейку устанавливается импульсное реле. Сами выключатели соединяются параллельно, а провода от них и от источника света заводятся в электрощит напрямую. Нагрузкой будет управлять реле, а на сам выключатель ток не поступает, так что можно подобрать провод меньшего сечения. В случае, если места в щитке нет, можно приобрести реле для подрозетника или монтажной коробки в потолке.
  2. Использование проходных выключателей. Они замыкают и размыкают провод фазы от патрона осветительного прибора, и через их контакты проходит ток, для чего нужен провод, соответствующий нагрузке. Но вместо разветвительной коробки все коммуникации (питание от щитка, провод осветительного прибора и от второго выключателя) подводятся в идущий первым подрозетник. Его следует сделать более глубоким, чем обычный. Например, вырезать дно у стандартной коробки, чтобы поместились скрутки всех проводов. Земля и ноль провода из электрощитка соединяются с нулем и заземлением лампы, изолируются и прячутся в подрозетнике. Фаза лампы соединяется с фазой второго подрозетника и тоже изолируется там же. Все прочие провода присоединяются к клеммам переключателей.

Видео: как подключить проходной выключатель

Как сделать проходной выключатель из обыкновенного

Приобретается два выключателя одной фирмы — с одной и двумя клавишами. Удобней использовать выключатели, предназначенные для открытой проводки.
Чтобы переделать стандартный выключатель в проходной, приобретается такая модель, в которой есть возможность поменять местами клеммы. Это позволит размыкать и замыкать цепи независимо друг от друга. Таким образом, в одном положении будет активирована одна цепь, а в другом другая. На лицевой панели устанавливается одинарная клавиша, вместо двойной, и проходной переключатель готов.

Видео: проходной выключатель своими руками

При помощи схем подключения и инструкции разобраться в хитростях монтажа проходных выключателей будет не трудно. Главное, не запутаться в маркировке проводов и соблюсти последовательность подключения.
